SPI 통신

- MOSI (Master Out, Slave In)  : 마스터에서 데이터를 출력하기 위한 선

- MISO (Master In, Slave Out) : 슬레이브에서 데이터를 출력하기 위한 선

- SCK : Clock 신호

- SS (Slave Select) : 데이터를 송수신할 슬레이브를 선택하기 위한 선

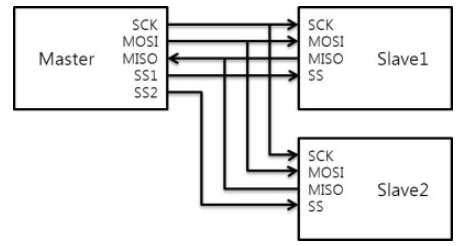

 SPI 통신 (4 - Wire)



첫 번째 : 4-wire, 두 번째 : 3-wire



SPI의 장단점

장점

• 완전한 전이중 통신
• 전송되는 비트에 대한 완전한 프로토콜 유연성
• 전송기가 필요하지 않음
• 매우 단순한 하드웨어 인터페이스 처리
• IC 패키지에 4개의 핀만 사용하며 이는 병렬 인터페이스에 비해 수가 적은 것이다.

단점

• 하드웨어 슬레이브 인식이 없음
• 슬레이브에 의한 하드웨어 흐름 제어가 없음
• 오류 검사 프로토콜이 정의되어 있지 않음
• 일반적으로 노이즈 스파이크에 영향을 받는 경향이 있음 (통신 문제를 일으킬 수 있음)
• RS-232, RS-485, CAN 버스보다 비교적 더 짧은 거리에서 동작
• 하나의 마스터 장치만 지원
